手动凸耳式硬密封蝶阀TD373H-16C-DN500

更新时间:2018-07-06 16:55:29  点击次数:

产品分类:硬密封蝶阀
订购热线:13757736657

安装于管道的直径方向。在蝶阀阀体圆柱形通道内,圆盘形蝶板绕着轴线旋转,旋转角度为0°-90°之间,旋转到90°时,阀门则呈全开状态。凸耳对夹式蝶阀是用双头螺栓将阀门连接在两管道法兰之间,其结构简单、体积小、重量轻,只由少数几个零件组成。而且只需旋转90°即可快速启闭,操作简单,同时该阀门具有良好的流体控制特性。蝶阀处于完全开启位置时,蝶板厚度是介质流经阀体时唯一的阻力,因此通过该阀门所产生的压力降很小,故具有较好的流量控制特性。蝶阀有弹密封和金属密封两种密封型式。弹性密封阀门,密封圈可以镶嵌在阀体上或附在蝶板周边。

结构特点:

①三向偏心的独特设计使密封面之间无摩擦传动,延长了阀门使用寿命。

②由扭矩产生弹性密封。

③巧妙的楔形设计使阀门有越关越紧的自动密封功能,密封面之间具有补偿性、零泄漏。

④体积小、重量轻、操作轻巧、便于安装。

⑤可根据用户要求配置气动、电动装置,满足遥控和程控的需要。

⑥更换零件材质可适用于各种介质,并可进行衬里防腐(衬F46、GXPP、PO等)。

标准规范:

设计制造标准:GB/T 12238-2008、ANSI B16.34、API609、MSS SP-68、JIS B2032、JIS B2064

结构长度标准:GB/T 12221-2005、API609、JIS B2002

连接法兰标准:GB/T 9113、JB79、SH3406、HG20592、ASME B16.5、ASME B16.47、API605、JIS B2212

压力温度等级:GB/T 12224-2005

试验检验标准:GB/T 13927-2008、API598、JIS B2003

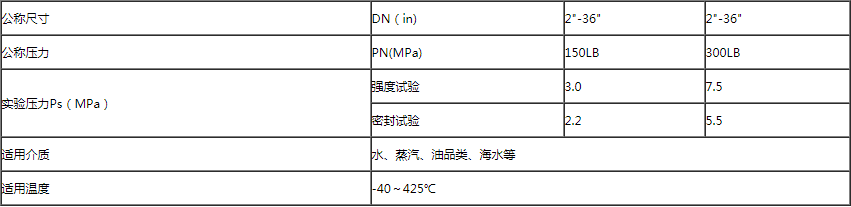

技术参数:

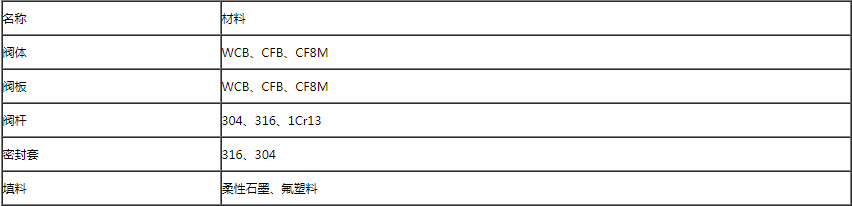

零件材料与工况:
