双向硬密封蝶阀型号编制方法!

作者:卡卡  来源:www.yalongv.com  更新时间:2020-03-28 16:30:11  点击次数:

  双向硬密封蝶阀型号编制方法!

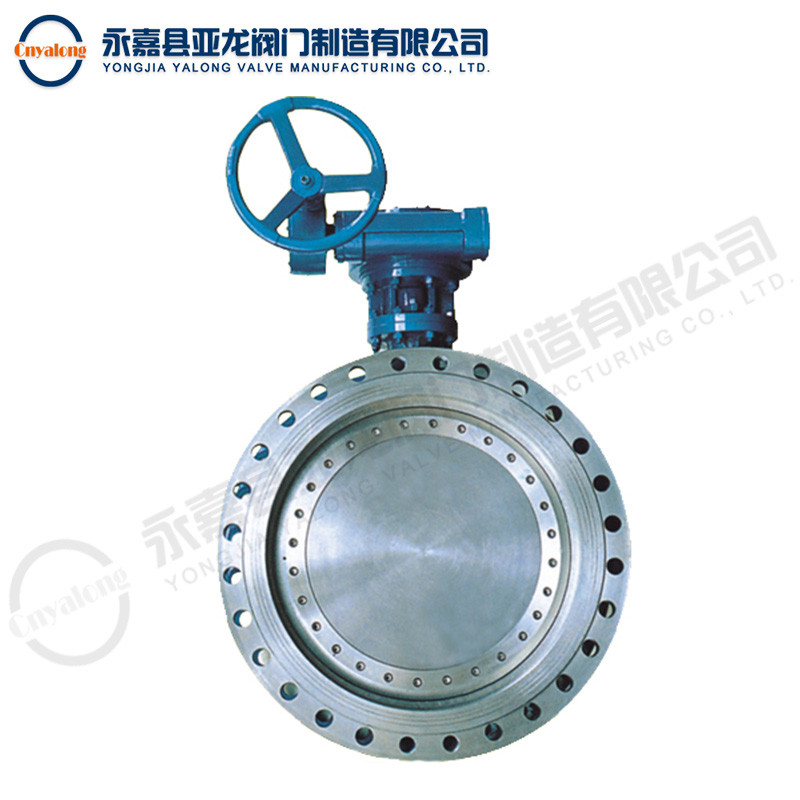

  双向硬密封蝶阀型号特点

  双向硬密封蝶阀是蝶阀的一种,采用新型的“斜置椭圆蝶板径向动平衡密封结构”,可靠的金属密封保证零泄漏,特别适用于具有正反向密封要求的工程,是真正拥有国际领先水平的高科技产品。

  高性能双向压硬密封蝶阀广泛应用于冶金、电力、供热、城市排水、排水、灌溉等行业,适用于气体、蒸汽、水等介质,在管道系统中,通断介质。

  双向硬密封蝶阀主要由阀体、阀瓣、阀轴、密封圈、自润滑轴承、驱动装置等组成。具有以下特点:

  1、结构独特,小而轻,操作方便。

  2、采用三偏心结构,蝶板、阀座密封面加工精度高。蝶板在开启的瞬间,密封面完全脱离。蝶板在关闭过程中几乎没有摩擦,密封性能稳定可靠。

  3、密封副的材质为不锈钢,经过特殊处理,具有金属硬密封和弹性密封的双重优点,具有耐腐蚀、耐磨、耐高温、使用寿命长等优点

  4、蝶板设计,具有高强度、大流量、流量阻力小、节省能源等优点。

  5、可靠的双向密封,可任意工位安装。

  双向硬密封蝶阀型号编制方法!

  蝶阀型号编制方法(按顺序):例如D343H-10C①D②3③4④3⑤H⑥10⑦C

  蝶阀附加代号:BD保温蝶阀、SD伸缩蝶阀、TLD脱硫蝶阀、DH止回蝶阀、DKS快速蝶阀、FDBD方形百叶蝶阀;

  ①蝶阀编制代号:D表示蝶阀;

  ②传动形式代号:手动(省略)、3表示涡轮传动、6表示气动传动、7表示液动、9表示电动;

  ③连接方式代号:4法兰式、6焊接、7对夹式;

  ④结构形式代号:1表示中线型、2表示双偏心、3表示三偏心、4表示变偏心、5表示单偏心;

  ⑤密封材料代号:H不锈钢、X橡胶、F聚四氟乙烯、FX复合橡胶、M蒙乃尔合金、Y硬质合金、W阀体直接加工;

  ⑥压力等级代号:10=PN1.0Mpa、16=PN1.6、25=PN2.5、40=PN4.0、PN是国内压力的代号,MPa是压力的单位;Class150LB=1.6mpa、300LB=2.5-4.0mpa、Class是美制美标代号,LB是美标磅级单位。

  ⑦壳体材质代号:C铸钢、P不锈钢304、R不锈钢316、AL特种合金钢、Z铸铁、Q球墨铸铁、N尼龙。

  以上为常见国标蝶阀系列产品型号和含义的相关对照代号。

  常见蝶阀品种中文名称和对应型号代号对照表如下:

  衬氟蝶阀:D71F46、D671F46、D971F46

  对夹蝶阀:D71F、D71H、D71X、D71Y;

  法兰蝶阀:D41F、D41H、D41X、D41W、D341F、D341H、D341X、D341W;方形蝶阀:FDBD

  对焊蝶阀:D363F、D363H、D363W、D963F、D963H、D963W;气动蝶阀:D641F、D641H、D641W、D642F、D642H、D642W、D643F、D643H、D643W、D671F、D671H、D671W、D673F、D673H、D673W;

  电动蝶阀:D941F、D941H、D941W、D942F、D942H、D942W、D943F、D943H、D943W、D971F、D971H、D971W、D973F、D973H、D973W;

  三偏心蝶阀:D343F、D373F、D343H、D373H、D343W、D373W;伸缩蝶阀:SD41X、SD41H、SD341X、SD341H、SD641X、SD641H、SD941X、SD941H;双向密封蝶阀:DS343H、DS643H、DS943H;

  保温蝶阀:BD343H、BD343W;

  液控蝶阀:HD7Q41X全液控、HD7s41X重锤式、YxKD743H快速、HBD7Z43H缓闭式、DX7K41H蓄能罐式。
